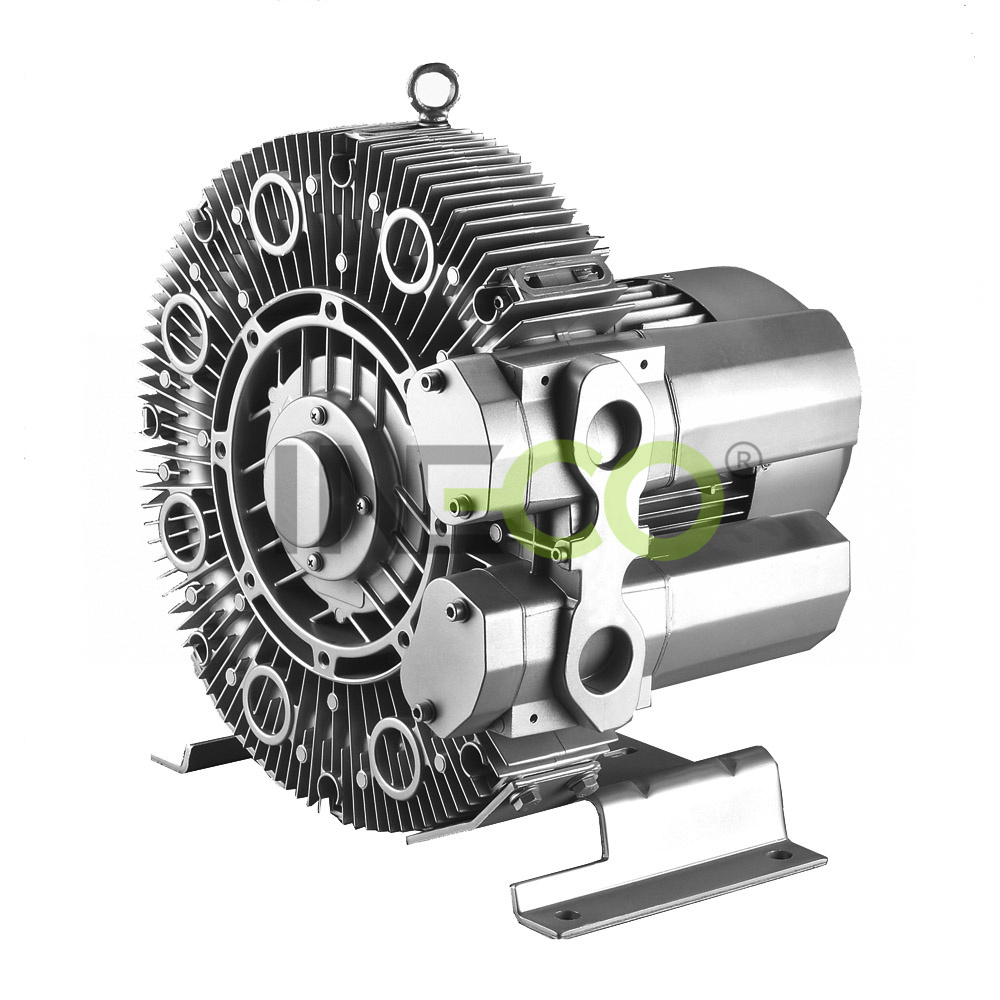

INW HP_Vysokotlaká dmychadla / vývěvy

Charakteristika:



  • široké použití
  • nízké nároky na údržbu
  • bezolejový provoz
  • nízká hlučnost
  • nízká hmotnost
  • velký rozsah typů a výkonů
  • snadná montáž a demontáž
  • minimum pohyblivých dílů
  • široký rozsah aplikací - jak dmychadlo i vývěva



Aplikace:



  • provzdušňování v ČOV
  • průmyslové vysavače - pevné i pohyblivé, čištění filtrů
  • podvodní masáž, perličková koupel, bublinkový sloup
  • vzduchové nože, sušicí proces
  • pneumatický dopravní systém pro mouku, pšenici atd.
  • sběr prachu
  • vzduchový odpad ze sterilních místností
  • tepelná komprese páry pro výrobu destilované vody
  • vysávání výrobních zbytků
  • sací zařízení
  • pneumatická doprava prachu, pudrů, granulí, umělých vláken, kapslí atd., instalace v nebezpečných oblastech s rizikem vzniku požáru
  • manipulace sacími oblouky, listování a držení částí vakuem
  • provzdušňování chovných rybníků
  • manipulace s materiálem, balení termostahováním
  • vysávání prachu, držení listů sáním, plynový odpadový systém
  • odvlhčování stěn vakuem (vývěvy)





Princip:



Plyn je dovnitř přístroje nasáván přes sací hrdlo se zabudovaným tlumičem hluku (1). V postranním kanálu (2) mu oběžné kolo (3) předává svou rychlost a plyn se odstředivou silou zároveň tlačí na obvod kompresní komory. Takto se po spirální dráze plyn opakovaně stlačuje až po výtlačné hrdlo (4), kterým vychází ven. V případě vícestupňového dmychadla plyn prochází několika stupni umístěnými za sebou a tím se dosahuje vyšších tlakových rozdílů.







princip_postranny_kanal

Typ Nasávané
množství
(m3/h)

Tlak /

vakuum

(mbar)

 Motor (IP55), 50Hz, (60Hz)*

Hlučnost

(dB)

 Hmotnost

(kg)

Připojení
 dmychadla

(vnitřní závit)
Příkon Napětí Proud
(kW) (V) (A)
Třífázové
INW HP210 H16 47 290/230 0,55 200-240 ∆ / 345-415 Y  2,8 ∆/ 1,6  Y 57 16 G 1¼”
INW HP220 H26 47 490/370 0,81 200-240 ∆ / 345-415 Y   4,0 ∆/ 2,3  Y 58 24 G 1¼”
INW HP220 H56 47 650/370 1,5
200-240 ∆ / 345-415 Y  7,5 ∆/ 4,3  Y 58 28 G 1¼”
INW HP310 H16 66 250/250 0,55 200-240 ∆ / 345-415 Y   2,8 ∆/1,6  Y 57 18 G 1¼”
INW HP310 H26 66 350/280 0,81 200-240 ∆ / 345-415 Y   4,0 ∆/ 2,3  Y 59 18 G 1¼”
INW HP320 H46 65 480/400 1,1 200-240 ∆ / 345-415 Y   5,4 ∆/ 3,1  Y 59 28 G 1¼”
INW HP320 H56 65 540/440 1,5 200-240 ∆ / 345-415 Y    7,5 ∆/ 4,3  Y 59 30 G 1¼”
INW HP410 H16 87 380/300 1,1 200-240 ∆ / 345-415 Y    5,4 ∆/ 3,1 Y 55 22 G 1¼”
INW HP420 H26 87 450/480 1,5 200-240 ∆ / 345--415 Y  7,5 ∆/ 4,3 Y 61 32 G 1¼”
INW HP420 H56 87 750/500 3,3 200-240 ∆ / 345-415 Y 13,0 ∆/ 7,5 Y 61 38 G 1¼”
INW HP510 H16 120 360/310 1,5 200-240 ∆ / 345-415V Y    7,5 ∆/ 4,3 Y 64 28 G 1¼”
INW HP510 H26 120 470/310 2,2 200-240 ∆ / 345-415V Y   11,4 ∆/ 6,6 Y 64 29 G 1¼”
INW HP520 H26 120 460/470 2,2 200-240 ∆ / 345-415V Y   11,4 ∆/ 6,6 Y 64 42 G 1¼”
INW HP520 H77 120 820/500 4 345-415 ∆ 9,0 ∆ 65 52 G 1¼”
INW HP530 H77 120 820/680 4 345-415 ∆ 9,0 ∆ 67 63 G 1¼”
INW HP530 H87 120 1000/680 5,5 345-415 ∆ 11,5 ∆ 67 71
 G 1¼”
INW HP610 H16 165 360/340 2,2 200-240 ∆ / 345-415 Y 11,4 ∆/ 6,6 Y 65 33 G 1¼”
INW HP610 H26 165 480/340 3,3 200-240 ∆ / 345-415 Y 13,0 ∆/ 7,5 Y 65 35 G 1¼”
INW HP620 H36 165 500/460 3,3 200-240 ∆ / 345-415 Y 13,0 ∆/ 7,5 Y 67 51
 G 1¼”
INW HP620 H57 165 740/460 5,7 345-415 ∆
12,5  ∆ 68 67
 G 1¼”
INW HP630 H67 170 1040/730 7,5 345-415 ∆ 16,0  ∆ 72 86 G 1¼”
INW HP351 H26 315 270/290
 3
 200-260 ∆ / 350-450 Y
11,4 ∆/ 6,5 Y
65
 50
 G 2 ½”
INW HP351 H37
 315 390/350 4 350-450 ∆ / 610-725 Y
 8,4 ∆/ 4,8 Y 65 85
 G 2 ½”
INW HP351 H47 315 500/350  5,5 350-450 ∆ / 610-725 Y
11,1 ∆/ 6,4 Y
65 90
 G 2 ½”
INW HP352 H26
 320 190/230  3 200-260 ∆ / 350-450 Y 11,4 ∆/ 6,5 Y  68  68 G 2 ½”
INW HP352 H37
 320
310/350
 4 350-450 ∆ / 610-725 Y
8,4 ∆/ 4,8 Y
 69  79 G 2 ½”
INW HP352 H47 320 480/530
 5,5 350-450 ∆ / 610-725 Y 11,1 ∆/ 6,4 Y
 71  90 G 2 ½”
INW HP352 H57 320 700/530
 7,5 350-450 ∆ / 610-725 Y  15,0 ∆/ 8,7 Y  71  127 G 2 ½”
INW HP352 H67
320
870/530  11 350-450 ∆ / 610-725 Y 22,0 ∆/ 12,7 Y
 72  130 G 2 ½”
INW HP353 H37
320 250/300
4
 350-450 ∆ / 610-725 Y 8,4 ∆/ 4,8 Y  69 82 G 2 ½”
INW HP353 H47 320
410/490  5,5 350-450 ∆ / 610-725 Y 11,1 ∆/ 6,4 Y
  71 93 G 2 ½”
INW HP353 H57
 320 620/680
 7,5 350-450 ∆ / 610-725 Y 15,0 ∆/ 8,7 Y  71 153 G 2 ½”
INW HP353 H67 320 1020/680
 11 350-450 ∆ / 610-725 Y 22,0 ∆/ 12,7 Y
 72 170 G 2 ½”
INW HP551 H26 480 120/130 3,0 200-260 ∆ / 350-450 Y 11,4 ∆/ 6,5 Y 69 66 G 3”
INW HP551 H37 480 200/230 4,0 350-450 ∆ / 610-725 Y 8,4 ∆/ 4,8 Y 69 78 G 3”
INW HP551 H47 480 330/380 5,5 350-450 ∆ / 610-725 Y 11,1 ∆/ 6,4 Y 69 88 G 3”
INW HP551 H57 480 500/380 7,5 350-450 ∆ / 610-725 Y 15,0 ∆/ 8,7 Y 69 96 G 3”
INW HP552 H47 480 220/270 5,5 350-450 ∆ / 610-725 Y 11,1 ∆/ 6,4 Y 70 118 G 3”
INW HP552 H57 480 370/450 7,5 350-450 ∆ / 610-725 Y 15,0 ∆/ 8,7 Y 70 126 G 3”
INW HP552 H67 480 630/530 11,0 350-450 ∆ / 610-725 Y 22,0 ∆/ 12,7 Y 70 145 G 3”
INW HP552 H77 480 890/530 15,0 350-450 ∆ / 610-725 Y 30,5 ∆/ 17,3 Y 70 156 G 3”
INW HP553 H57 480 280/380 7,5 350-450 ∆ / 610-725 Y 15,0 ∆/ 8,7 Y 71 142 G 3”
INW HP553 H67 480 540/610 11,0 350-450 ∆ / 610-725 Y 22,0 ∆/ 12,7 Y 71 167 G 3”
INW HP553 H77 480 830/610 15,0 350-450 ∆ / 610-725 Y 30,5 ∆/ 17,3 Y 71 180 G 3”
INW HP553 H87 480 1020/610 18,5 350-450 ∆ / 610-725 Y 37,0 ∆/ 21,0 Y 71 195 G 3”
Jednofázové
 INW HP210 A75 47 290/230 0,55 220-240 6,5 57 17 G 1¼”
INW HP220 A75 47 600/370 1,5 220-240 9,7 58 32 G 1¼”
INW HP310 A71 66 350/250 0,94 220-240 9,0 57 21
 G 1¼”
INW HP320 A75 65 550/400 1,5 220-240 9,7 59 33 G 1¼”
INW HP410 A41 87 380/300 1,1 220-240 10,1 55 23 G 1¼”



* 60 Hz údaje si, prosím, vyžádejte



Dmychadla / vývěvy INWKatalógové listy (pdf/2MB)


Vysokotlaká dmychadla / vývěvy s postranním kanálem INW se využívají jako vývěva nebo dmychadlo i v nepřetržitém provozu s výkonem uvedeným na pracovní křivce. K dispozici jsou motory v standardním provedení pro vstupní napětí: 50 Hz a 60 Hz. Dmychadla/vývěvy mají podle mezinárodní klasifikace následující stupeň ochrany: IP 54 (ochrana proti prachu a stříkající vodě).


Motory jsou navrženy podle DIN EN 60 034/IEC 34-1 a teplotní třídy F. Třífázová zařízení mají přípustnou odchylku +/- 10% při
konstantním napětí a +/- 5% při kolísavém napětí, jednofázové jsou navrženy s +/- 5% přípustnou odchylkou. Jestliže se bude
využívat pro stálý provoz pouze 90% maximálně přípustného přetlaku, pak se dovolené rozpětí napětí zvyšuje na hodnotu +/-
10%. Přípustná odchylka frekvence je maximálně +/- 2%.





Výkonnostní křivky

Vysokotlaká dmychadla / vývěvy s postranním kanálem INW
Výkonostní křivky INW vysokotlaká

Teplotní křivky

Vysokotlaká dmychadla / vývěvy s postranním kanálem INW



Teplotní křivky INW vysokotlaká

Rozmerová specifikace

Vysokotlaká dmychadla / vývěvy s postranním kanálem INW
Rozměry INW vysokotlaká

Pokud máte zájem o vypracování cenové nabídky, vyplňte prosím náš poptávkový formulář, abychom mohli vyřídit Váš požadavek.

logo_rohs_55

 Dmychadla/vývěvy INW splňují podmínky Směrnice2002/95/ES Evropského parlamentu a Rady z 27. ledna 2003 o omezení používání určitých nebezpečných látek v elektrických a elektronických zařízeních. logo-ce_46

Dmychadla a vývěvy INW s postranním kanálem odpovídají směrnici pro strojní zařízení Evropského společenství (CE).
