Charakteristika:
- široké použití
- nízké nároky na údržbu
- bezolejový provoz
- nízká hlučnost
- nízká hmotnost
- velký rozsah typů a výkonů
- snadná montáž a demontáž
- minimum pohyblivých dílů
- široký rozsah aplikací - jak dmychadlo i vývěva
Aplikace:
- provzdušňování v ČOV
- průmyslové vysavače - pevné i pohyblivé, čištění filtrů
- podvodní masáž, perličková koupel, bublinkový sloup
- vzduchové nože, sušicí proces
- pneumatický dopravní systém pro mouku, pšenici atd.
- sběr prachu
- vzduchový odpad ze sterilních místností
- tepelná komprese páry pro výrobu destilované vody
- vysávání výrobních zbytků
- sací zařízení
- pneumatická doprava prachu, pudrů, granulí, umělých vláken, kapslí atd., instalace v nebezpečných oblastech s rizikem vzniku požáru
- manipulace sacími oblouky, listování a držení částí vakuem
- provzdušňování chovných rybníků
- manipulace s materiálem, balení termostahováním
- vysávání prachu, držení listů sáním, plynový odpadový systém
- odvlhčování stěn vakuem (vývěvy)
Princip:
Plyn je dovnitř přístroje nasáván přes sací hrdlo se zabudovaným tlumičem hluku (1). V postranním kanálu (2) mu oběžné kolo (3) předává svou rychlost a plyn se odstředivou silou zároveň tlačí na obvod kompresní komory. Takto se po spirální dráze plyn opakovaně stlačuje až po výtlačné hrdlo (4), kterým vychází ven. V případě vícestupňového dmychadla plyn prochází několika stupni umístěnými za sebou a tím se dosahuje vyšších tlakových rozdílů.
| Typ | Nasávané množství (m3/h) |
Tlak/
vakuum (mbar) |
Motor (IP55)*, 50Hz, (60Hz)** |
Hlučnost (dB) |
Hmot-
nost (kg) |
Připojení dmychadla (vnitřní závit) |
||
| Příkon | Napětí | Proud | ||||||
| (kW) | (V) | (A) | ||||||
| Třífázové | ||||||||
| INW 01 H16 * |
55 | 90/80 | 0,2 | 200-240 Δ/345-415 Y | 1,0 Δ/0,6 Y | 46 | 5 | G 1" |
| INW 11 H16 * |
70 | 120/110 | 0,25 | 200-240 Δ/345-415 Y | 1,16 Δ/0,7 Y | 48 | 7 | G 1" |
| INW 21 H06 | 80 | 110/100 | 0,25 | 200-240 Δ/345-415 Y | 2,1 Δ/1,2 Y | 53 | 8 | G 1¼" |
| INW 21 H16 | 80 | 130/120 | 0,4 | 200-240 Δ/345-415 Y | 2,6 Δ/1,5 Y | 53 | 10 | G 1¼" |
| INW 31 H06 | 110 | 120/110 | 0,55 | 200-240 Δ/345-415 Y |
2,8 Δ/1,6 Y |
55 | 11 | G 1¼" |
| INW 41 H06 | 145 | 120/120 | 0,7 | 200-240 Δ/345-415 Y | 3,8 Δ/2,2 Y | 63 | 13 | G 1½" |
| INW 41 H16 | 145 | 160/160 | 0,85 | 200-240 Δ/345-415 Y | 4,2 Δ/2,4 Y | 63 | 15 | G 1½" |
| INW 41 H26 | 145 | 200/170 | 1,3 | 200-240 Δ/345-415 Y | 5,7 Δ/3,3 Y | 63 | 17 | G 1½" |
| INW 51 H06 | 210 | 100/110 | 0,85 | 200-240 Δ/345-415 Y | 4,2 Δ/2,4 Y | 64 | 19 | G 2" |
| INW 51 H16 | 210 | 170/170 | 1,3 | 200-240 Δ/345-415 Y | 5,7 Δ/3,3 Y | 64 | 21 | G 2" |
| INW 51 H26 | 210 | 190/200 | 1,6 | 200-240 Δ/345-415 Y | 7,5 Δ/4,3 Y | 64 | 22 | G 2" |
| INW 51 H36 | 210 | 270/220 | 2,2 | 200-240 Δ/345-415 Y | 9,7 Δ/5,6 Y | 64 | 25 | G 2" |
| INW 53 H06 | 270 | 40/40 | 0,85 | 200-240 Δ/345-415 Y | 4,2 Δ/2,4 Y | 65 | 19 | G 2” |
| INW 53 H16 | 270 | 110/120 | 1,3 | 200-240 Δ/345-415 Y | 5,7 Δ/3,3 Y | 65 | 21 | G 2” |
| INW 53 H26 | 270 | 150/160 | 1,6 | 200-240 Δ/345-415 Y | 7,5 Δ/4,3 Y | 65 | 22 | G 2” |
| INW 53 H36 | 270 | 230/220 | 2,2 | 200-240 Δ/345-415 Y | 9,7 Δ/5,6 Y | 65 | 25 | G 2” |
| INW 61 H06 | 280 | 180/170 | 1,6 | 200-240 Δ/345-415 Y | 8,5 ∆/ 4,9 Y | 65 | 24 | G 2” |
| INW 61 H16 | 280 | 220/235 | 2,2 | 200-240 Δ/345-415 Y | 9,7 Δ/5,6 Y | 65 | 26 | G 2" |
| INW 61 H26 | 280 | 280/280 | 3,0 | 200-240 Δ/345-415 Y | 12,5 Δ/7,2 Y | 65 | 31 | G 2" |
| INW 71 H06 | 318 | 150/160 | 1,6 | 200-240 Δ/345-415 Y | 8,5 Δ/4,9 Y | 69 | 27 | G 2" |
| INW 71 H16 | 318 | 190/190 | 2,2 | 200-240 Δ/345-415 Y | 9,7 Δ/5,6 Y | 69 | 29 | G 2" |
| INW 71 H26 | 318 | 270/260 | 3,0 | 200-240 Δ/345-415 Y | 12,5 Δ/7,2 Y | 69 | 34 | G 2" |
| INW 71 H37 | 318 | 360/290 | 4,0 | 345-415 ∆/600-720 Y | 9,5 Δ/5,5 Y |
69 | 40 | G 2" |
| INW 73 H06 | 420 | 100/100 | 1,6 | 200-240 Δ/345-415 Y |
8,5 Δ/4,9 Y | 70 | 29 | G 2" |
| INW 73 H16 | 420 | 170/180 | 2,2 | 200-240 Δ/345-415 Y |
9,7 Δ/5,6 Y | 70 | 32 | G 2" |
| INW 73 H26 | 420 | 200/220 | 3,0 | 200-240 Δ/345-415 Y |
12,5 Δ/7,2 Y |
70 | 37 | G 2" |
| INW 73 H37 | 420 | 290/260 | 4,0 | 345-415V ∆/600-720 Y | 9,5 ∆/5,5 Y | 70 | 42 | G 2" |
| INW 81 H07 | 530 | 200/200 | 4,0 | 345-415V ∆/600-720 Y | 9,5 ∆/5,5 Y | 70 | 51 | G 2½" |
| INW 81 H17 | 530 | 300/300 | 5,5 | 345-415V ∆/600-720 Y | 13,3 ∆/7,7 Y | 70 | 61 | G 2½" |
| INW 81 H27 | 530 | 430/320 | 7,5 | 345-415V ∆/600-720 Y | 16,7∆/9,6 Y | 70 | 66 | G 2½" |
| INW 83 H07 | 700 | 140/150 | 4,0 | 345-415V ∆/600-720 Y | 9,5 ∆/5,5 Y | 70 | 52 | G 2½" |
| INW 83 H17 | 700 | 190/200 | 5,5 | 345-415V ∆/600-720 Y | 13,3 ∆/7,7 Y | 70 | 62 | G 2½" |
| INW 83 H27 | 700 | 260/270 | 7,5 | 345-415V ∆/600-720 Y | 16,7 ∆/9,6 Y | 70 | 67 | G 2½" |
| INW 84 H27 | 900 | 180/200 | 7,5 | 345-415V ∆/600-720 Y | 16,7 ∆/9,6 Y | 74 | 87 | G 2½" |
| INW 84 H37 | 900 | 370/280 | 11,0 | 345-415V ∆/600-720 Y | 28,0 ∆/16,2 Y | 74 | 115 | G 2½" |
| INW 91 H07 | 1050 | 190/190 | 8,5 | 345-415V ∆/600-720 Y | 18,2 ∆/10,5 Y | 74 | 108 | G 4" |
| INW 91 H17 | 1050 | 280/290 | 12,5 | 345-415V ∆/600-720 Y | 28,0 ∆/16,2 Y | 74 | 121 | G 4" |
| INW 91 H37 | 1050 | 460/360 | 18,5 | 345-415V ∆/600-720 Y | 37,0 ∆/21,0 Y | 74 | 126 | G 4" |
| INW 93 H07 | 1370 | 110/120 | 8,5 | 345-415V ∆/600-720 Y | 18,2 ∆/10,5 Y | 75 | 98 | G 4" |
| INW 93 H17 | 1370 | 180/190 | 12,5 | 345-415V ∆/600-720 Y | 28,0 ∆/16,2 Y | 75 | 120 | G 4" |
| INW 93 H37 | 1370 | 340/320 | 18,5 | 345-415V ∆/600-720 Y | 37,0 ∆/21,0 Y | 75 | 131 | G 4" |
| INW 94 H27 | 1940 | 110/130 | 15,0 | 345-415V ∆/600-720 Y | 35,0 ∆/20,0 Y | 75 | 187 | G 4" |
| INW 94 H37 | 1940 | 200/220 | 20,0 | 345-415V ∆/600-720 Y | 40,0 ∆/23,0 Y | 75 | 212 | G 4" |
| INW 94 H47 | 1940 | 280/310 | 25,0 | 345-415V ∆/600-720 Y | 52,0 ∆/30,0 Y | 75 | 219 | G 4" |
| INW 95 H27 | 2050 | 170/160 | 15,0 | 345-415V ∆/600-720 Y | 35,0 ∆/20,0 Y | 75 | 220 | G 4" |
| INW 95 H37 | 2050 | 230/250 | 20,0 | 345-415V ∆/600-720 Y | 40,0 ∆/23,0 Y | 75 | 230 | G 4" |
| INW 95 H47 | 2050 | 280/310 | 25,0 | 345-415V ∆/600-720 Y | 52,0 ∆/30,0 Y | 75 | 235 | G 4" |
| Jednofázové | ||||||||
| INW 01 A11 * | 55 | 80/70 | 0,2 | 200-240 | 1,5 | 46 | 6 | G 1" |
| INW 11 A11 * | 70 | 110/110 | 0,25 | 200-240 | 1,7 | 48 | 8 | G 1" |
| INW 21 A11 | 80 | 130/120 | 0,37 | 200-240 | 2,7 | 53 | 10 | G 1¼" |
| INW 31 A01 | 100 | 120/120 | 0,55 | 200-240 | 3,7 | 55 | 12 | G 1¼" |
| INW 41 A01 | 145 | 120/120 | 0,7 | 200-240 | 4,5 | 63 | 16 | G 1½" |
| INW 41 A11 | 145 | 160/150 | 0,8 | 200-240 | 5,2 | 63 | 16 | G 1½" |
| INW 41 A21 | 145 | 190/150 | 1,1 | 200-240 | 7,3 | 63 | 18 | G 1½" |
| INW 51 A11 | 210 | 160/160 | 1,1 | 200-240 | 7,3 | 64 | 22 | G 2" |
| INW 51 A21 | 210 | 200/190 | 1,5 | 200-240 | 9 | 64 | 26 | G 2" |
| INW 53 A21 | 270 | 140/150 | 1,5 | 200-240 | 9 | 65 | 26 | G 2" |
* Model INW 01 a INW 11 má stupeň ochrany IP54
** 60 Hz údaje si, prosím, vyžádejte
Dmychadla / vývěvy INWKatalógové listy (pdf/2MB)

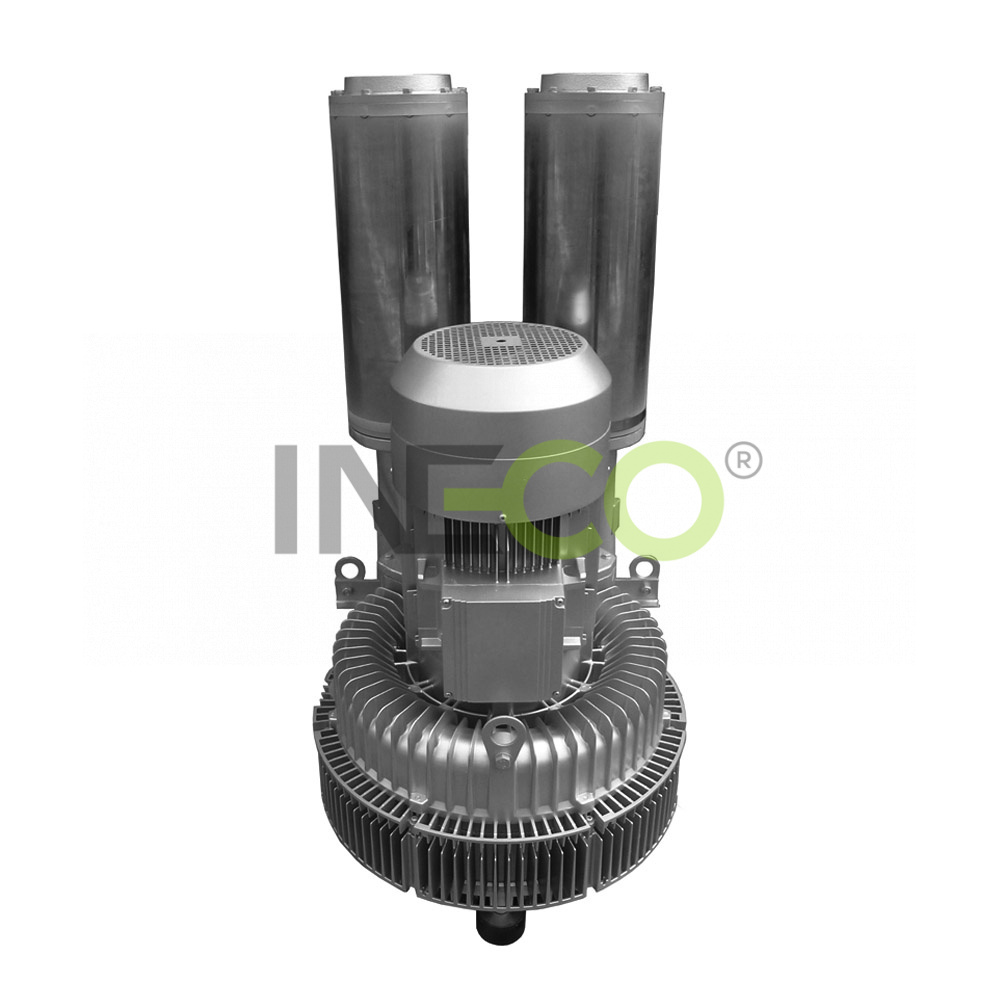

Dmychadla s vyšším výkonem jsou dvoustupňová dmychadla INW.
Jednostupňová dmychadla/vývěvy s postranním kanálem INW se využívají jako vývěva nebo dmychadlo i v nepřetržitém provozu s výkonem uvedeným na pracovní křivce. K dispozici jsou motory v standardním provedení pro vstupní napětí: 50 Hz a 60 Hz. Dmychadla/vývěvy mají podle mezinárodní klasifikace následující stupeň ochrany: IP 55 (ochrana proti prachu a stříkající vodě) kromě modelů INW 01 a INW 11, které mají stupeň ochrany IP 54.
Motory jsou navrženy podle DIN EN 60 034/IEC 34-1 a teplotní třídy F. Třífázová zařízení mají přípustnou odchylku +/- 10% při
konstantním napětí a +/- 5% při kolísavém napětí, jednofázové jsou navrženy s +/- 5% přípustnou odchylkou. Jestliže se bude
využívat pro stálý provoz pouze 90% maximálně přípustného přetlaku, pak se dovolené rozpětí napětí zvyšuje na hodnotu +/-
10%. Přípustná odchylka frekvence je maximálně +/- 2%.
|
|
 |
|

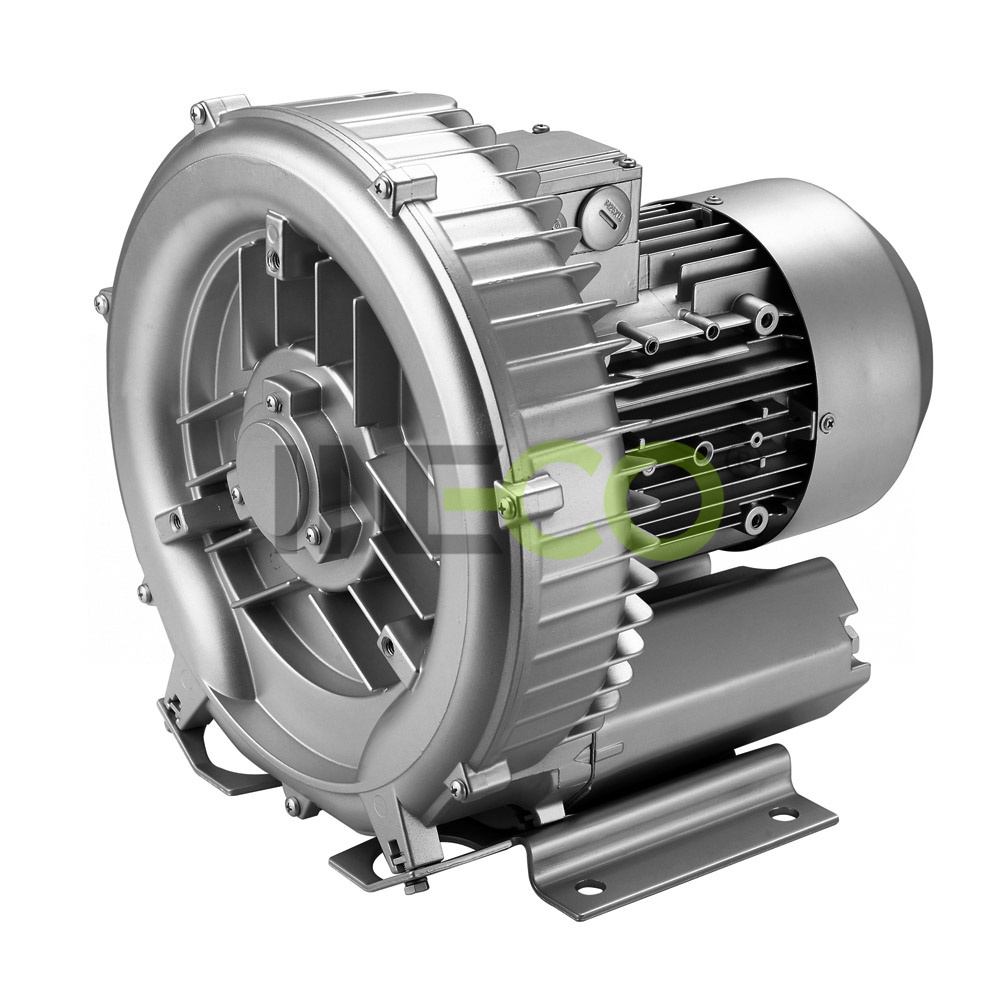

Jednostupňová dmychadla / vývěvy s postranním kanálem INW
|
 |
 |
|
|
Dmychadla/vývěvy INW splňují podmínky Směrnice2002/95/ES Evropského parlamentu a Rady z 27. ledna 2003 o omezení používání určitých nebezpečných látek v elektrických a elektronických zařízeních. |  |
Dmychadla a vývěvy INW s postranním kanálem odpovídají směrnici pro strojní zařízení Evropského společenství (CE). |
