Model G
Průtokoměry G 50 a G 60 jsou vhodné pro měření malých a stení průtoků kapalin a plynů. Mohou být namontovány pro horizontální nebo vertikální průtok. PMMA průtokoměr je konstruován se závitovým připojením 1/4 „- 3/8“ pro G 50 a 3/8 „- 1/2“ pro G 60.
Princip: Z turbínky průtokoměru je signál vyslán do Hallova senzoru který je externě osazen na průtokoměru bez kontaktu s kapalinou. Následně je signál převeden na průtok pomocí PLC.
Max. tepelná odolnost: 70 °C
Maximální provozní tlak: 10 bar
Přesnost: +/- 2/3
Verze: Pulsní výstup, Displej
| Typ |
Verze |
Průtok vody l/min |
Závitové připojení G | Délka A (mm) |
| G 50 | Pulsní výstup | 0,3 - 3 0,5 - 5 0,8 - 8 1 - 10 |
1/4” 3/8” |
50 |
| G 50-D | Displej | 0,3 - 3 0,5 - 5 0,8 - 8 1 - 10 |
1/4” 3/8” |
138 |
| G 60 |
Pulsní výstup | 2,5 - 25 3,5 - 35 4 - 40 |
3/8” 1/2” |
60 |
| G 60-D |
Displej | 2,5 - 25 3,5 - 35 4 - 40 |
3/8” 1/2” |
148 |
Upozornění:
Průtokoměr musí být umístněn tak, aby před i za ním bylo rovné potrubí v délce 5-ti násobku dimenze potrubí (5 x DN).
Tato podmínka je nevyhnutná z důvodu přesnosti měření.

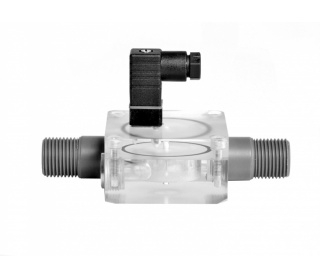

Průtokoměr G 50 / G 60 s pulzním výstupem
Průtokoměr G 50-D / G 60-D s dispejem
